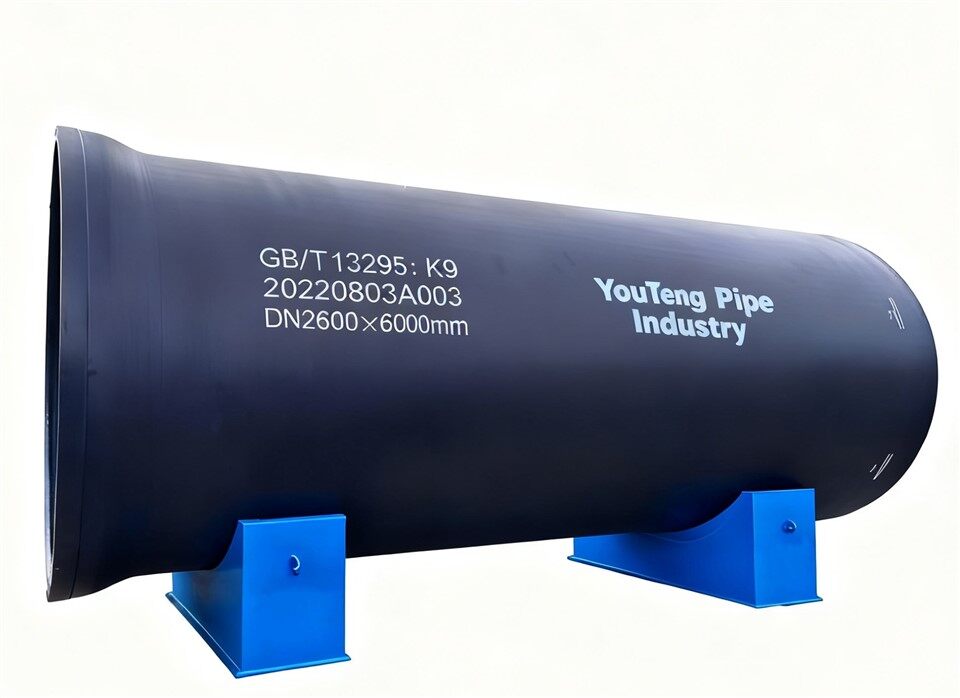

Tubería de hierro dúctil autorrestringente



Tubería de hierro dúctil auto-con tecnología de restricción de juntas incorporada-, diseñada para resistir el empuje axial sin anclaje externo. Adecuado para transmisión de agua, perforación direccional y aplicaciones sísmicas.





Restricción de junta integral: la tubería incorpora componentes de bloqueo mecánico que se acoplan automáticamente al ensamblarse, proporcionando una restricción axial total sin hardware externo.



Eliminación de bloques de empuje: elimina la necesidad de bloques de empuje de concreto en curvas, tes y válvulas, lo que reduce los costos de materiales y el tiempo de construcción.

Restricción bi-direccional: el sistema de bloqueo proporciona resistencia a las fuerzas axiales en direcciones de tensión y compresión, acomodando picos de presión y condiciones transitorias.



Simplicidad de instalación a presión: -técnica de unión a presión estándar sin necesidad de pernos, soldaduras ni herramientas especiales, lo que acelera significativamente la instalación de tuberías.



Deflexión-ajustable en el campo: cada junta restringida permite una deflexión angular de hasta 3 grados, lo que permite alineaciones curvas y se adapta al movimiento del suelo.



Sistema de protección contra la corrosión: exterior recubierto con sistema epoxi adherido por fusión-(mínimo 250 micrones) o zinc-más-epóxido dúplex según ISO 8179.

Retención total de presión: Mantiene la capacidad de presión nominal en todo el rango de unión, sin reducción en el rendimiento debido al mecanismo de restricción.





Parámetro	Especificación
Nombre del producto	Tubería de hierro dúctil autorrestringente
Rango de tamaño	DN100 - DN600
Material	Hierro Dúctil 500-7
Clasificación de presión	PN10 - PN25
Tipo de bloqueo	Restricción integrada
Longitud estándar	6 metros
Tipo de junta	Empuje-ajuste con moderación
Forro Interno	Mortero de cemento
Revestimiento externo	Zinc-Aluminio + Betún
Estándares	ISO 2531, AWWA C151





Instalaciones de perforación direccional y mandrinado horizontal.

Cruces de puentes y cruces de ríos que requieren integridad conjunta

Zonas sísmicas y áreas con asentamiento diferencial

Instalaciones con pendientes pronunciadas donde las fuerzas de empuje por gravedad son significativas

Aplicaciones de tecnología sin zanjas (hincado de tuberías, microtúneles)

Bóvedas de válvulas y estaciones de bombeo con limitaciones de espacio





Adecuado para agua potable, agua cruda, aguas residuales tratadas y agua de refrigeración industrial. Rango de temperatura de funcionamiento de -10 grados a 80 grados según la selección del material de la junta.





Juntas de transición para conectar tubería restringida a tubería de empuje estándar-

Adaptadores bridados con sujeción integral para conexiones de válvulas y equipos

Kits de bloqueo-aplicados en campo para convertir secciones de tubería estándar en juntas restringidas

Recubrimiento externo de poliuretano para ambientes de alta abrasión y condiciones de zanjas rocosas

Revestimiento interno de epoxi de alto espesor-para fluidos agresivos o características de flujo mejoradas

Funda de PE para protección adicional contra la corrosión en condiciones de suelo agresivas

Marcas de trazabilidad con etiquetas RFID para proyectos de canalización a gran-escala





Previene la separación de las articulaciones
Maneja alta presión
Resiste el movimiento del suelo
Fácil proceso de instalación
Ahorra tiempo de instalación
Reduce las necesidades de mantenimiento.
Garantiza la seguridad del sistema





Usamos cajas de madera pesadas. Las correas de acero aseguran las tuberías. Tapas protectoras cubren los extremos. La amortiguación evita daños. Las etiquetas claras muestran el manejo. Protección contra la intemperie incluida.





Brindamos soporte técnico. Ofrecemos orientación para la instalación. Suministramos repuestos. Respondemos rápidamente. Solucionamos problemas rápidamente. Garantizamos la satisfacción del cliente.





Prueba de capacidad de restricción: cada junta de tubería se somete a pruebas de carga axial para verificar la resistencia de empuje nominal según los requisitos del anexo EN 545.

Prueba de presión hidrostática: cada tubería se prueba a 1,5 veces la presión nominal para garantizar la integridad estructural.

Prueba de deflexión de juntas: juntas restringidas probadas con la deflexión angular máxima especificada bajo presión.

Prueba de presión negativa: prueba de vacío para verificar la integridad del sellado en condiciones de succión.

Certificación del material de las juntas: trazabilidad completa con informes de pruebas específicos de lote-según EN 681-1

Inspección de recubrimientos: Detección de vacaciones y medición de espesor para recubrimientos externos

Inspección-de terceros: SGS, Bureau Veritas o inspectores designados-por el cliente disponibles

Trazabilidad del material: Certificación EN 10204 Tipo 3.1 proporcionada para todos los componentes de la tubería

Nuestras tuberías-con retención automática evitan fugas. Mantienen la presión del sistema. Reducen la pérdida de agua. Minimizan los costes de reparación. Garantizan un funcionamiento continuo.



Contáctenos para cotizaciones hoy. Obtenga soluciones de tuberías seguras. Nuestros expertos brindan soporte. Garantizamos la entrega oportuna. Confía en nuestros productos de calidad.
