¿Cómo diseñar codos de hierro dúctil para aplicaciones específicas?

¿Cómo diseñar codos de hierro dúctil para aplicaciones específicas?

Como proveedor dedicado de codos de hierro dúctil, entiendo el papel fundamental que desempeñan estos componentes en diversos proyectos industriales y de infraestructura. Los codos de hierro dúctil son esenciales para cambiar la dirección del flujo de fluidos en los sistemas de tuberías y su diseño adecuado es crucial para garantizar la eficiencia, seguridad y longevidad de todo el sistema. En esta publicación de blog, compartiré mis conocimientos sobre cómo diseñar codos de hierro dúctil para aplicaciones específicas.

Comprender los conceptos básicos de los codos de hierro dúctil

Antes de profundizar en el proceso de diseño, es importante tener una comprensión clara de qué son los codos de hierro dúctil y sus propiedades únicas. El hierro dúctil, también conocido como hierro de grafito nodular o esferoidal, es un tipo de hierro fundido que contiene nódulos de grafito. Estos nódulos confieren al hierro dúctil su alta resistencia, ductilidad y resistencia al impacto, lo que lo convierte en un material ideal para fabricar codos utilizados en aplicaciones exigentes.

Los codos de hierro dúctil vienen en varios tamaños, ángulos (como 45 grados y 90 grados) y tipos de conexión (como juntas bridadas, roscadas y hembra). Se utilizan comúnmente en plantas de tratamiento de agua y aguas residuales, sistemas de protección contra incendios, redes de tuberías industriales y otras aplicaciones donde se requieren componentes de tuberías confiables y duraderos.

Paso 1: definir los requisitos de la solicitud

El primer paso en el diseño de codos de hierro dúctil para una aplicación específica es definir claramente los requisitos. Esto implica considerar varios factores, que incluyen:

• Tipo de fluido: El tipo de fluido que fluirá a través del codo, como agua, productos químicos o gas, determinará los requisitos de compatibilidad del material y resistencia a la corrosión. Por ejemplo, si el fluido es corrosivo, es posible que se requiera un revestimiento o revestimiento especial para proteger el codo de daños.
• Caudal y presión: El caudal y la presión del fluido afectarán el tamaño y el grosor de la pared del codo. Caudales y presiones más altos pueden requerir codos de mayor diámetro con paredes más gruesas para garantizar un flujo adecuado y evitar fugas.
• Condiciones ambientales y de temperatura: La temperatura de funcionamiento y las condiciones ambientales, como la exposición a temperaturas extremas, humedad o partículas abrasivas, también afectarán el diseño del codo. Por ejemplo, en aplicaciones de alta temperatura, puede ser necesario un material o aislamiento resistente al calor.
• Diseño del sistema y restricciones de espacio: La disposición del sistema de tuberías y las limitaciones de espacio determinarán el ángulo y la longitud del codo. En algunos casos, es posible que se requieran codos diseñados a medida para encajar en espacios reducidos o para lograr una ruta de flujo específica.

Paso 2: seleccione el tipo y tamaño de codo adecuados

Según los requisitos de la aplicación, el siguiente paso es seleccionar el tipo y tamaño de codo adecuados. Hay varios tipos de codos de hierro dúctil disponibles, cada uno con sus propias ventajas y desventajas. Algunos tipos comunes incluyen:

• Codos de radio largo: Los codos de radio largo tienen un radio de curvatura mayor en comparación con los codos estándar, lo que da como resultado una trayectoria de flujo más suave y una caída de presión reducida. Son ideales para aplicaciones donde es importante minimizar la turbulencia y la pérdida de energía, como en sistemas de alto flujo.
• Codos de radio corto: Los codos de radio corto tienen un radio de curvatura más pequeño y son más compactos que los codos de radio largo. Son adecuados para aplicaciones donde el espacio es limitado o donde se requiere un cambio brusco de dirección.
• Reducción de codos: Los codos reductores se utilizan para conectar tuberías de diferentes diámetros. Están disponibles en varias relaciones de reducción y se pueden utilizar para ajustar el caudal y la presión en el sistema de tuberías.

Al seleccionar el tamaño del codo, es importante asegurarse de que sea compatible con el resto del sistema de tuberías. Esto incluye considerar el diámetro de la tubería, el espesor de la pared y el tipo de conexión. El tamaño del codo también debe basarse en los requisitos de caudal y presión de la aplicación.

Paso 3: considere el tipo de conexión

El tipo de conexión del codo es otro factor importante a considerar en el proceso de diseño. Los tipos de conexión más comunes para codos de hierro dúctil son las uniones bridadas, roscadas y encajadas.

• Juntas bridadas: Las juntas bridadas se utilizan ampliamente en aplicaciones industriales porque proporcionan una conexión fuerte y a prueba de fugas. Consisten en dos bridas atornilladas entre sí, con una junta entre ellas para sellar la unión. Las juntas bridadas son fáciles de instalar y mantener y se pueden utilizar en aplicaciones de alta presión y alta temperatura.
• Juntas roscadas: Las juntas roscadas son adecuadas para tuberías de pequeño diámetro y aplicaciones de baja presión. Implican atornillar el codo al tubo mediante roscas. Las uniones roscadas son relativamente fáciles de instalar, pero pueden requerir el uso de sellador de roscas para evitar fugas.
• Juntas de encaje: Las juntas de enchufe, también conocidas como juntas de presión, se utilizan comúnmente en aplicaciones de agua y aguas residuales. Implican insertar el tubo en el casquillo del codo y utilizar una junta de goma para sellar la junta. Las juntas de encaje son rápidas y fáciles de instalar y pueden adaptarse a cierto movimiento y desalineación en el sistema de tuberías.

A la hora de seleccionar el tipo de conexión, es importante considerar la facilidad de instalación, mantenimiento y desmontaje, así como la compatibilidad con el resto del sistema de tuberías.

Paso 4: evaluar la integridad estructural

Una vez seleccionados el tipo de codo, el tamaño y el tipo de conexión, el siguiente paso es evaluar la integridad estructural del diseño. Esto implica realizar cálculos y simulaciones de ingeniería para garantizar que el codo pueda soportar las cargas y tensiones esperadas.

• Análisis de estrés: El análisis de tensión se utiliza para determinar los niveles máximos de tensión en el codo bajo diferentes condiciones operativas. Esto ayuda a identificar posibles áreas de debilidad y a garantizar que el codo cumpla con los factores de seguridad requeridos.
• Análisis de fatiga: El análisis de fatiga es importante para aplicaciones en las que el codo estará sujeto a cargas cíclicas, como en sistemas de bombeo o entornos propensos a vibraciones. Ayuda a predecir la vida de fatiga del codo y a prevenir fallas prematuras.
• Pruebas hidrostáticas: La prueba hidrostática es un método común para verificar la integridad del codo. Implica llenar el codo con agua y presurizarlo a un nivel específico para verificar si hay fugas o deformaciones.

Además de estos cálculos y pruebas, también es importante seguir los estándares y códigos relevantes de la industria, como los estándares ASTM (Sociedad Estadounidense de Pruebas y Materiales) y ANSI (Instituto Nacional Estadounidense de Estándares), para garantizar la calidad y confiabilidad del diseño.

Paso 5: considere características y accesorios adicionales

Dependiendo de los requisitos específicos de la aplicación, es posible que se requieran características y accesorios adicionales para el codo de hierro dúctil. Algunos ejemplos comunes incluyen:

• Recubrimientos y Revestimientos: Como se mencionó anteriormente, se pueden aplicar recubrimientos y revestimientos al codo para protegerlo de la corrosión, la abrasión o el ataque químico. Los materiales de revestimiento comunes incluyen epoxi, polietileno y zinc, mientras que los materiales de revestimiento incluyen caucho, cerámica y plástico.
• Aislamiento: En aplicaciones donde el control de la temperatura es importante, se puede agregar aislamiento al codo para reducir la pérdida o ganancia de calor. Se pueden utilizar materiales aislantes como fibra de vidrio, espuma o lana mineral.
• Juntas de expansión: Las juntas de expansión se utilizan para acomodar la expansión y contracción térmica en el sistema de tuberías. Se pueden instalar cerca del codo para evitar tensiones y daños en la articulación.
• Sistemas de soporte y suspensión: Los sistemas adecuados de soporte y suspensión son esenciales para garantizar la estabilidad y alineación del codo. Ayudan a prevenir la flacidez, la vibración y la tensión excesiva en la articulación.

Paso 6: colabore con un fabricante profesional

El diseño de codos de hierro dúctil para aplicaciones específicas requiere conocimientos y experiencia en ingeniería y fabricación. Por lo tanto, se recomienda encarecidamente colaborar con un fabricante profesional que tenga una trayectoria comprobada en la producción de componentes de tuberías de hierro dúctil de alta calidad.

Un fabricante profesional puede proporcionar información y orientación valiosas durante todo el proceso de diseño, desde la selección de materiales y los cálculos de ingeniería hasta la creación de prototipos y la producción. También pueden garantizar que los codos se fabriquen con los más altos estándares y cumplan con todas las especificaciones y regulaciones requeridas.

En nuestra empresa contamos con amplia experiencia en el diseño y fabricación de codos de fundición dúctil para una amplia gama de aplicaciones. Utilizamos técnicas de fabricación avanzadas y equipos de última generación para producir codos que sean confiables, duraderos y rentables. Nuestros productos también están respaldados por un completo sistema de control de calidad para garantizar su rendimiento y longevidad.

Conclusión

El diseño de codos de hierro dúctil para aplicaciones específicas es un proceso complejo que requiere una cuidadosa consideración de varios factores. Si sigue los pasos descritos en esta publicación de blog y colabora con un fabricante profesional, puede asegurarse de que los codos estén diseñados para cumplir con los requisitos específicos de su aplicación y brindar un rendimiento confiable y duradero.

Si necesita codos de hierro dúctil para su proyecto, lo invitamos a contactarnos para obtener más información y analizar sus requisitos específicos. Nuestro equipo de expertos estará encantado de ayudarle a seleccionar los codos adecuados y brindarle una solución personalizada.

Referencias

• ASME B31.1: Tuberías de energía

• ASTM A536: Especificación estándar para piezas fundidas de hierro dúctil

• ANSI/AWWA C153: Accesorios compactos de hierro dúctil

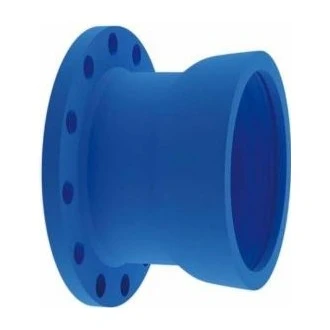

• Para obtener más información sobre nuestra gama de productos, puede visitar nuestro sitio web:Racores de enchufe DI con junta autoanclable,DE Accesorios de PVC, yPor accesorios de tubería.
